Program dasar yang harus dulur kuasai, dengan memahami program dasar maka untuk pengembangan berikutnya akan membuat cepat belajar dengan ide dan logika dulur.
 Instruction Counter

Pengertian Counter

seperti halnya atau logikanya dulur menghitung orang didalam bus untuk membayar tiket masuk, disini dulur pasti menghitung berapa orang di bus, mulai dari belakang 1 ditambah lagi 1 = 2 dan seterusnya jadi counter itu +1 atau di tambah 1 ketika inputan pada PLC menyala.

Logika seperti itu banyak sekali arti counter yang bisa dipahami tetapi counter ini sangat penting untuk dasar pemrograman untuk dipadukan dengan logika yang lain.
Baca Juga

Cara Pemrograman Counter

  • Buka CX Programmer dahulu dulur.
  • Setelah terbuka, Klik File > New.
  • Kemudian isi Device Name terserah mau dinamakan apa saja boleh.
  • Device Type , pilih untuk yang CP1H.
  • Network Type, pilih USB.
  • Klik OK.
  • Pada section 1, buatlah sebuah kontak NO (normaly open) dengan address 0.00 dan kasih comment sensor.
  • Buat PLC Intruction dengan menekan dikeyboard I.
  • Hapus dahulu I, kemudian tulis CNTX
  • Spasi kemudian biarkan 0 saja itu alaman Counternya terserah mau  diisi apa, yang penting dalam 1 program jangan ada yang sama untuk alamat counternya.
  • Spasi lagi kemudian masukan berapa nilai counter maksimalnya disini saya mengisikan 10, jadi 10 inputan masuk maka output dari counter akan menyala.
  • Buat kontak NO lagi dengan address 100.00.
  • Sambungkan semua kontak NO dengan garis ke counternya.
  • Pindah ke Rung bawahnya.
  • buatlah sebuah kontak NO dengan address output dari Counter dengan awalan C dan dikuti dengan alamat counternya 0 - 9999.
  • Kemudian buat Kontak Coil untuk lampus dengan address 100.0 dan dikasih Comment Lamp.
PLC Instruction Counter

Cara Kerja Program Counter

  • Ketika Sensor menyentuh benda dan memberikan inputan pada PLC dengan alamat 0.00, maka program counter akan menghitung 1.
  • Sensor menyentuh benda lagi maka counter akan bertambah menjadi 2 dan seterusnya.
  • Ketika counter sudah menghitung 10 menyatakan sensor tersebut sudah menyentuh benda sebanyak 10 kali.
  • Program counter akan mengeluarkan output pada alamat C000 untuk menyalakan Lamp dengan alamat 100.0.
  • Setelah lampu menyala, Counter akan direset dan menghitung kembali mulai dari 0.
  • Ouput counter juga akan mati, dan lampu juga akan mati.
  • Siklus ini akan berlanjut hingga sensor tidak menyentuh benda lagi.

Cara Simulasi dengan CX Desginer

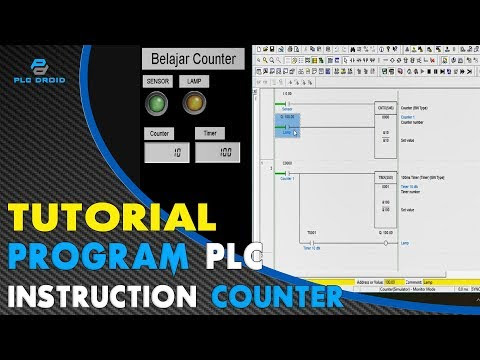

Karena CX Designer lebih mudah untuk mempelajarinya dengan gambar maka saya buatkan video tutorial untuk memudahkan dulur untuk belajar dan melihat langsung bagaimana untuk memprogram sebuah intruction Counter pada PLC omron CP1H.

Program Instruction Counter

Untuk yang ingin langsung mempelajarinya melalu CX Programmer disini saya memberikan program Counternya beserta CX Designernya.

Program Counter Simulasi Program Counter

Contoh Aplikasi penggunaan counter

  1. Mesin yang membutuhkan berapa kali mesin menyala, setelah tercapai maka akan dilakukan servis.
  2. Mesin Filling atau Packing yang selalu menghitung berapa packing yang selesai.
  3. Program parkir.
  4. Interlock untuk sistem Automasi.
  5. Dan dulur kembangkan juga agar terdapat inovasi yang baru.

Semoga bermanfaat untuk mendalai tentang Instruction Counter PLC Omron.
