Cara Penempatan Allocation Memory pada CP1H

Daftar Isi
CP1H I/O Memory Allocation

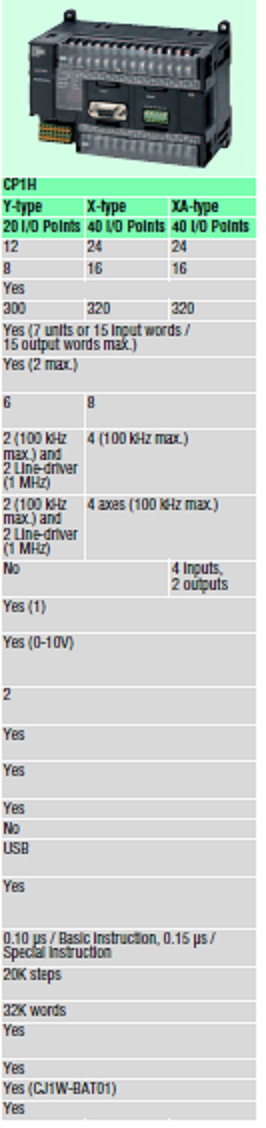

CP1H terdapat 3 variasai dari CP1H - XA, CP1H - X, dan CP1H - Y dimana terdapat perbedaan dalam I/Onya PLC Management seperti pada gambar berikut :
CP1H-XA40DR-A
Dari gambar tersabut bisa diperbandingkan dimana CP1H - Y20DT-D dimana mempunyai 20 I/0 ( 12 Digital Input dan 16 Digital Output ), Sedangkan CP1H - X40DR-A mempunyari 40 I/O ( 24 Digital Input 16 Digital Output ), Sedangkan CP1H - XA40DR-A mempunyai 40 I/O ( 24 Digital Input, 16 Digital Ouput, 4 Analog Input, dan 2 Analog Output .
Maka dari itu CP1H - XA40DR-A Lebih lengkap dari pada tipe PLC 2 yang lainya, CP1H - XA mempunyai 4 Analog Input dan 2 Analog Ouput yang sudah build In memory dengan CPUnya jadi tidak perlu lagi membeli expension Analog Input atau Output lagi.

Allocation Memory

Pada posting ini yang saya sampaikan cara mengetahui alamat ( Address ) dari Digital Input, Digital Ouput, Analog Input dan Analog Output Pada CP1H-XA40DR-A sebagai berikut:

24 Digital Output.
CP1H I/O Memory Allocation
Digital Input
Pada Gambar tersebut bisa dijabarkan seperti ini, PLC mempunyai 24 Digital Input yang dimana CP1H ini sangat sepecial dia tidak bisa menggunakan Bit ke 12 - 15 dalam artian batasan bit yang bisa dibaca ada 12 bit maka dari 0.00 - 0.11 adalah 12 bit maka kurang 12 bit lagi yang CIO berbeda yaitu 1.00 - 1.11 12 bit jika dijumlahkan makan 24 bit = 24 Digital Input.

16 Digital Output
CP1H I/O Memory Allocation
Digital Output
Pada digital Output ini CP1H max hanya membaca 8 bit aja yang sisanya dari 15 bit tidak digunakan, maka dari 8 bit + 8 bit = 16 bit jadi addresnya untuk digital output dimulai dari 100.00 Allocate dan seterunya sebagai berikut :
8 DI = 100.00 - 100.07
8 DI = 101.00 - 101.07

Untuk Analog Input dan Ouput via Video aja oke.




Semoga Bermanfaat
